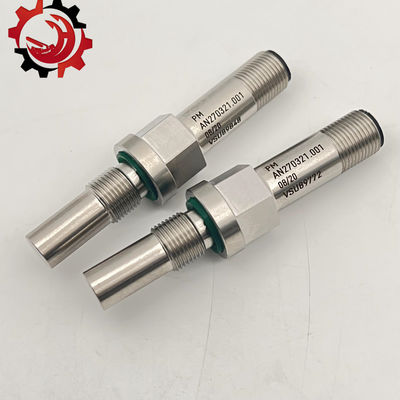

Commutateur de proximité PM AN270321 001 pour les accessoires de pompes à béton Putzmeister

Description du produit/ Caractéristiques:
 L'interrupteur de proximité est un interrupteur de position qui peut être utilisé sans contact direct mécanique avec des pièces en mouvement.,aucun contact mécanique et aucune pression ne peuvent être appliqués pour faire fonctionner l'interrupteur, entraînant ainsi le fonctionnement de l'appareil électrique en courant continu ou fournissant des instructions de commande à l'ordinateur (plc).L'interrupteur de proximité est un capteur de type commutateur (c'est-à-dire, commutateur sans contact), il possède les caractéristiques d'un commutateur à impulsion et d'un micro-commutateur, et possède des performances de détection, une action fiable, des performances stables, une réponse à fréquence rapide,longue durée de vieLes produits sont inductifs, capacitifs, de type Hall, AC, DC.

L'interrupteur de proximité, également connu sous le nom d'interrupteur de proximité sans contact, est un capteur de commutation électronique idéal.l'interrupteur peut être sans contact, pas de pression, pas d'étincelle, émet rapidement des instructions électriques, reflète avec précision la position et la course du mécanisme de mouvement, même pour le contrôle général de course, sa précision de positionnement,fréquence de fonctionnement, la durée de vie, la commodité d'installation et de réglage et la capacité d'appliquer à des environnements difficiles.Il est largement utilisé dans les machines-outilsDans le système de commande automatique peut être utilisé comme limite, comptage, contrôle de positionnement et lien de protection automatique.

Parmi tous les types d'interrupteurs, il y a un composant qui a la capacité de "détecter" l'objet à proximité: le capteur de déplacement.Utilisation des caractéristiques sensibles du capteur de déplacement par rapport à l'objet qui s'approche pour contrôler l'allumage ou l'arrêt, c'est le commutateur de proximité.

Lorsqu'un objet se déplace vers l'interrupteur de proximité et se trouve à une certaine distance, le capteur de déplacement a une "perception" et l'interrupteur agit.Cette distance est généralement appelée la "distance de détection"Mais les différents interrupteurs de proximité ont des distances de détection différentes.

Parfois, les objets détectés se déplacent vers le commutateur d'approche un par un et quittent un par un à un certain intervalle de temps, de sorte qu'ils se répètent constamment.Différents interrupteurs de proximité ont une capacité de réponse différente aux objets détectésCette caractéristique de réponse est appelée "fréquence de réponse".

Parce que les capteurs de déplacement peuvent être fabriqués selon différents principes et différentes méthodes, et différents capteurs de déplacement ont différentes méthodes de "perception" des objets,il existe les interrupteurs de proximité communs suivants::

Commutateur de proximité passif
Ce commutateur ne nécessite pas d'alimentation, et l'état fermé du commutateur est contrôlé par induction magnétique.la force magnétique à l'intérieur du commutateur contrôle la fermetureCaractéristiques: pas besoin d'alimentation, sans contact, sans entretien, protection de l'environnement.

Commutateur d'accès au vortex
Ce commutateur est parfois appelé commutateur de proximité inductive. Il utilise un objet conducteur pour générer des courants de tourbillon à l'intérieur de l'objet quand il s'approche du commutateur de proximité,pouvant générer un champ électromagnétiqueCe courant de tourbillon réagit à l'interrupteur de proximité, change les paramètres du circuit interne de l'interrupteur, permettant ainsi d'identifier s'il y a un objet conducteur se rapprochant,et puis contrôle l'interrupteur d'allumage ou d'arrêtL'objet détecté par l'interrupteur de proximité doit être un conducteur électrique.
1Principe: un oscillateur composé d'inducteurs, de condensateurs et de transistors, et générant un champ magnétique alternatif, lorsqu'un objet métallique est proche du champ magnétique,Il va produire des courants d'ouragan dans le corps métallique, ce qui entraîne l'arrêt de l'oscillation, et ce changement est amplifié par le pôle arrière et converti en sortie de signal de commutation de transistor.
2Caractéristiques: A, bonne performance anti-interférence, fréquence de commutation élevée, supérieure à 200 Hz B, ne peut détecter que le métal.
3Utilisé dans divers équipements mécaniques pour la détection de position, le comptage des signaux, etc.

Commutateur de proximité de capacité
La mesure de cet interrupteur est généralement une plaque qui constitue le condensateur, et l'autre plaque est le boîtier de l'interrupteur.Ce boîtier est généralement mis à la terre ou connecté au boîtier de l'appareil pendant la mesure.Lorsqu'un objet se déplace vers l'interrupteur d'approche, indépendamment du fait qu'il s'agisse d'un conducteur, en raison de sa proximité, la constante diélectrique du condensateur doit changer, de sorte que la capacité change,de sorte que l'état du circuit connecté à la tête de mesure change également et que l'interrupteur peut être commandé pour être allumé ou éteint.Les objets détectés par ce commutateur de proximité ne sont pas limités aux conducteurs, liquides ou poudres pouvant être isolés.

Commutateur de proximité du hall
L'élément Hall est un élément magnétiquement sensible.l'élément Hall sur la surface de détection de l'interrupteur modifie l'état du circuit interne de l'interrupteur en raison de l'effet Hall, qui détecte la présence d'un objet magnétique à proximité, puis contrôle l'allumage ou l'arrêt de l'interrupteur.

Commutateur photoélectrique de proximité
L'interrupteur produit par l'effet photoélectrique est appelé commutateur photoélectrique.Lorsque la surface réfléchissante (objet détecté) s'approche, l'appareil photoélectrique reçoit la lumière réfléchie et la diffuse dans le signal, ce qui lui permet de " sentir " qu'un objet s'approche.

Autres types
Lorsque l'observateur ou le système change de distance par rapport à la source, la fréquence de l'onde qui s'approche se déplace, ce qu'on appelle l'effet Doppler.Sonar et radar sont construits sur le principe de cet effetLes commutateurs de proximité par ultrasons et les commutateurs de proximité par micro-ondes peuvent être réalisés en utilisant l'effet Doppler.le signal réfléchi reçu par le commutateur de proximité produira un décalage de fréquence Doppler, qui peut identifier si un objet s'approche.


Fonction principale
1Vérifiez la distance.
Détecter la position d'arrêt, de démarrage et de passage des ascenseurs et des équipements de levage; Détecter la position du véhicule pour éviter la collision de deux objets; Détecter la position réglée de la machine de travail,la position limite de la machine ou des pièces en mouvement; détecter la position d'arrêt du corps rotatif et la position ouverte ou fermée de la vanne.
2. Contrôle de taille
Dispositif de commande de taille de perforation et de découpe de plaques métalliques; Sélection et identification automatiques de la longueur des pièces métalliques; Détection de la hauteur des piles lors du chargement et du déchargement automatiques;Mesurer la longueur, largeur, hauteur et volume de l'article.
3. Détecte si l'objet existe
Vérifiez s'il y a des boîtes d'emballage de produits sur la ligne d'emballage de production; Vérifiez les pièces du produit.
4. régulation de la vitesse et de la vitesse
Contrôler la vitesse du convoyeur; Contrôler la vitesse de rotation des machines; Contrôler la vitesse et les tours avec divers générateurs d'impulsions.
5Compte et contrôle
Détecter le nombre de produits qui circulent sur la chaîne de production; Mesurer le nombre de tours de l'arbre ou du disque tournant à grande vitesse; Compte des pièces.
6Détectez l'exception
Vérifiez le bouchon de la bouteille; Jugez si le produit est qualifié et non qualifié; Détectez l'absence de produits métalliques dans la boîte d'emballage; Faites la distinction entre les pièces métalliques et non métalliques; Test de l'étiquette du produit;Alarme de zone dangereuse par grue; Les escaliers mécaniques s'allument et s'arrêtent automatiquement.
7. Contrôle des mesures
Mesure automatique des produits ou pièces; Mesure de la portée du pointeur d'un compteur ou d'un instrument pour contrôler le nombre ou le débit; Détection de la hauteur de la surface de la bouée, contrôle du débit;Détection des flottants de fer dans les fûts en acier inoxydable; contrôle de la plage supérieure ou inférieure de l'instrument; contrôle du débit, contrôle horizontal.
8Identifier les objets
Identifier oui et non selon le code du transporteur.
9. Transfert d'information
L'ASI (Bus) connecte des capteurs à différents endroits sur l'appareil pour transmettre des données d'avant en arrière dans la chaîne de production (50-100 mètres).
