Valve hydraulique proportionnelle de série 5 à 3

Valve hydraulique proportionnelle de série 5 à 3

Définition du produit

Camion à pompesoupape multitandemest une partie importante des machines de construction de camions à pompe, qui est principalement utilisée pour contrôler le travail de plusieurs actionneurs dans le système hydraulique

Définition

Bloc de liaison

La liaison d'admission d'huile dusoupape multitandemest équipé de l'entrée d'huile sous pression P et de l'interface R du réservoir de retour, en plus de l'interface de commande LS et de l'interface de mesure Z et M.

Selon le type de source d'huile, pompe quantitative et pompe variable

Conformément aux spécifications du fil de raccordement des ports P et R, G1 et G1 1/4

· approvisionnement en carburant avec ou sans contrôle pilote

· Avec ou sans pression limitante

· Déchargement électromagnétique avec ou sans pompe

soupape de sélection

La soupape de direction proportionnelle est fixée entre le bloc de raccordement et la plaque d'arrêt à l'aide de trois vis (bâtons de traction), et un groupe peut être équipé d'un maximum de 10 soupapes d'inversion.Dans des circonstances normales, le nombre de connexions de soupape d'inversion n'excède pas 8, si le nombre de connexions de soupape d'inversion est égal ou supérieur à 9, il est recommandé de diviser en deux groupes de soupapes multi-directionnelles.9 Lorsqu'il y a plus d'une soupape de retour, si le système ne peut pas être constitué de deux groupes de soupapes multifonctionnelles, il est nécessaire de commander une fixation renforcée de la tige.

Selon la fonction du milieu et le débit de la vanne de retour

· Avec ou sans limiteur de pression secondaire, N pression illimitée, type C, type AB

· Selon le mode de commande, purement manuel, commande électronique, commande hydraulique, positionnement par friction

· Avec ou sans accessibilité

plaque de queue

En tant que borne de la soupape multivariée combinée, elle est sélectionnée selon l'interface T de retour d'huile interne ou externe avec l'huile de contrôle, avec ou sans LS supplémentaire, et l'entrée d'huile P,port de retour d'huile R, etc.

· Interface de décharge interne ou externe avec contrôle pilote du retour d'huile

· rupture avec ou sans boucle de circulation supplémentaire de l'entrée ou de la pompe LS

Paramètre du produit

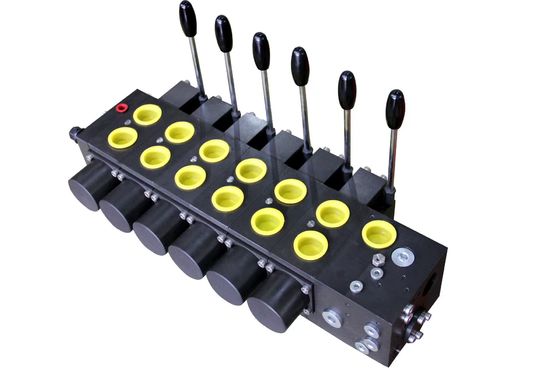

Image du produit

La société est spécialisée dans la production de toutes sortes d'équipements de lubrification à base d'huile mince, à haute, moyenne et basse pression, de composants hydrauliques, de connecteurs fluides, de support pour la personnalisation de cartes,personnalisation du logo de support de grand volumeBienvenue aux clients étrangers pour acheter, excellent prix, bonne qualité.
Notre société travaille sur un service d'accessoires à un étage, assurant une coopération idéale et une excellente productivité.Ça vous fait gagner du temps et de l'énergie..

Dans le cadre de la nouvelle stratégie continue, nous nous engageons à offrir aux clients un flux constant de nouvelles expériences de produits.Nous nous efforçons de maintenir la vitalité et la compétitivité du magasin, et créer plus de surprises et de valeur pour les clients.
