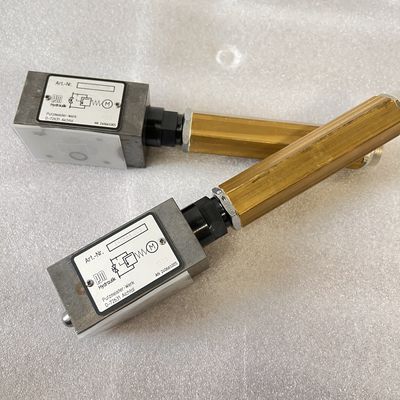

AN 240661005 Ventilateur de soulagement Putzmeister camion mélangeur de béton pompe camion pièces détachées

Description du produit/ Caractéristiques:

Tout d'abord, quelle est la vanne réductrice de pression
La vanne réductrice de pression est une vanne qui réduit la pression d'entrée à une certaine pression de sortie requise en la réglant,et dépend de l'énergie du milieu lui-même pour maintenir la pression de sortie stable automatiquementD'un point de vue de la mécanique des fluides, la vanne réductrice de pression est une résistance locale qui peut changer l'élément d'étranglement, c'est-à-dire en changeant la zone d'étranglement.le débit et l'énergie cinétique du changement de fluide, ce qui entraîne des pertes de pression différentes, afin d'atteindre l'objectif de décompression.de sorte que la fluctuation de la pression après la vanne est équilibrée avec la force du ressort, de sorte que la pression après la vanne est maintenue constante dans une certaine plage d'erreur.

Deuxièmement, le principe de fonctionnement de la vanne réductrice de pression

Lorsque quelqu'un utilise de l'eau après la soupape de réduction de pression d'entrée, l'eau génère une perte de pression à travers la bobine, la perte de pression est déterminée par la taille de l'ouverture de la bobine,et la taille de l'ouverture de la bobine est déterminée par la force du ressort, donc en réglant le ressort supérieur de la soupape de réduction de pression d'entrée pour contrôler l'ouverture de la bobine, contrôlant ainsi la perte de pression peut obtenir la pression requise après la soupape.

Lorsque la soupape de réduction de pression d'entrée n'est pas équipée après la soupape, la pression derrière la soupape augmente,alors la pression après la vanne et la pression avant la vanne est supérieure à la force du ressort poussera le noyau de la vanne vers le haut (la vanne réductrice de pression est dans un état normalement ouvert, alors le fluide devant la vanne et le fluide après la vanne sont complètement séparés, à ce moment la pression à la sortie de la vanne réductrice de pression est supérieure à la valeur définie,Mais à cause de l'inertie, le mouvement vers le haut du diaphragme ne s'arrêtera pas tout de suite, il continuera à se déplacer vers le haut un peu, ce qui est équivalent à la chambre de soupape à la sortie devient plus grand, le volume devient plus grand,et la pression du liquide interne diminue jusqu'à ce qu'elle soit exactement égale à la valeur de pression réglée de la sortie de la vanne réductrice de pression.

Troisièmement, classification des vannes réductrices de pression

1, valve réductrice de pression

La soupape de réduction de pression la plus simple, une soupape de réduction de pression à action directe, avec un diaphragme plat ou des soufflets.il n'est pas nécessaire d'installer une ligne de détection externe en avalIl s'agit de la plus petite et la plus économique des trois vannes réductrices de pression, conçues pour des débits moyens et faibles.La précision des vannes réductrices de pression à action directe est généralement de +/- 10% du point de réglage en aval.

2, soupape réductrice de pression de type film

Dans ce type de soupape réductrice de pression, le double diaphragme remplace le piston dans la soupape réductrice de pression pilote interne.Cette zone de diaphragme accrue permet l'ouverture d'une valve principale plus grande et a une capacité plus grande qu'une valve de réduction de la pression du piston pilote interne pour la même taille de tuyauEn outre, le diaphragme de la vanne réductrice de pression est plus sensible aux variations de pression, avec une précision de +/- 1%.La précision plus élevée est due au positionnement de la ligne de détection en aval (à l'extérieur de la vanne)La soupape réductrice de pression est très flexible et peut être utilisée avec différents types de soupape réductrice de pression.soupapes à température, des soupapes de chargement à air, des soupapes électromagnétiques ou plusieurs soupapes en même temps).

3, soupape réductrice de pression de type piston

Ce type de soupape réductrice de pression intègre deux types de soupape - soupape pilote et soupape principale - en une seule.La conception de la vanne pilote est similaire à celle de la vanne réductrice de pression à action directeLa pression des gaz d'échappement de la soupape pilote agit sur le piston, ce qui provoque l'ouverture de la soupape principale.cette conception utilisera la pression d'entrée pour ouvrir la vanne principaleEn conséquence, ce type de soupape réductrice de pression offre une capacité et une précision plus élevées (+/- 5%) à la même taille de tuyau que les soupape réductrices de pression à action directe.La même chose que la vanne réductrice de pression à action directe, la vanne réductrice de pression est détectée en interne sans avoir besoin d'une installation externe de la ligne de capteur.

Quatrièmement, le rôle de la vanne réductrice de pression

La vanne réductrice de pression est un dispositif spécial qui réduit automatiquement la pression de fonctionnement de la conduite.et sa fonction est de réduire automatiquement la pression supérieure du gaz (vapeur) à la pression basse du gaz (vapeur) requise après la plage de réduction de pression donnéeLorsque la pression du gaz (vapeur) du côté haute pression fluctue, il peut jouer un rôle de réglage automatique, de sorte que la pression du gaz (vapeur) du côté basse pression est stable.Les vannes réductrices sont largement utilisées dans les immeubles de grande hauteur., les zones à haute pression d'eau dans les réseaux urbains d'approvisionnement en eau,les mines et autres occasions pour s'assurer que chaque point d'eau dans le système d'approvisionnement en eau obtient une pression et un débit d'eau de service appropriés.

Cinquième, modèle de vanne réductrice de pression

Les modèles de vannes réductrices de pression sont représentatifs des modèles suivants:

0232 vanne réductrice de pression au piston, nickelée en laiton, PN16, pression de sortie réglable de 1 à 5,5 bar, la plus petite vanne réductrice de pression à l'importation, la plus rentable,peut être connecté au manomètre, largement utilisé dans la réduction de la pression des tuyaux de branchement des immeubles de grande hauteur;

0234 soupape réductrice de pression au piston, en laiton, à double tête de glissement, facile à installer, PN25, pression de sortie réglable de 0,5 à 5,5 bar, peut être connectée à un manomètre,largement utilisé dans les tuyaux de branches de bâtiments de grande hauteur et la décompression des tuyaux secs;

0226 soupape réductrice de pression de type diaphragme, matériau en laiton, PN25, pression de sortie réglable de 1,5 à 7 bar, peut être connectée à un manomètre,largement utilisé dans les tuyaux de branches de bâtiments de grande hauteur et la décompression des tuyaux secs;

0204 soupape réductrice de pression de type diaphragme, matériau en laiton, PN40, pression de sortie réglable de 1 à 7 bar, peut être connectée à un manomètre,largement utilisé dans les tuyaux de branches de bâtiments de grande hauteur et la décompression des tuyaux secs;

0204 soupape de réduction de pression ultra-faible de type diaphragme, matériau en laiton, PN10, pression de sortie réglable de 0 à 1 bar, peut être connectée à un manomètre, largement utilisée dans les équipements de précision,salle de repasDans le laboratoire.

À propos de l'entreprise:

Notre société s'engage à fournir un service complet de pièces détachées pour assurer un ajustement parfait et d'excellentes performances.Vous avez pris du temps et des efforts.
